- Mengetahui pengertian Sensor Magnet, Sensor PIR, Touch Sensor, dan Sensor Infrared
- Mengetahui Simulasi rangkaian Sensor Magnet, Sensor PIR, Touch Sensor, dan Sensor Infrared dengan proteus
- Mengetahui tabel kebenaran dari jenis gerbang logika yang digunakan
1. Power Suply
Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik ataupun elektronika lainnya.
2. Voltmeter DC
Difungsikan guna mengukur besarnya tegangan listrik yang terdapat dalam suatu rangkaian listrik. Dimana, untuk penyusunannya dilakukan secara paralel sesuai pada lokasi komponen yang sedang diukur.
 |
| Gambar : Bentuk transistor bc547 |
 | |
| Gambar : bentuk dioda |
 |
| Gambar : Bentuk resistor |
Gerbang OR atau disebut juga "OR GATE" adalah jenis gerbang logika yang memiliki dua input (Masukan) dan satu output (keluaran). Meskipun memiliki pengertian yang sama dengan gerbang OR tapi memiliki perbedaan pada simbol dan tabel kebenaran.
Data Sheet IC 7432:
- Operating Voltage: 3.3V to 5V DC
- Output format: Digital switching output ( 0 and 1 )
- LEDs indicating output and power
- PCB Size: 32mm x 14mm
- LM393 based design
- Easy to use with Microcontrollers or even with normal Digital/Analog IC
8. Sensor PIR
1. Vin : DC 5V 9V.
2. Radius : 180 derajat.
3. Jarak deteksi : 5 7 meter.
4. Output : Digital TTL.
5. Memiliki setting sensitivitas.
6. Memiliki setting time delay.
7. Dimensi : 3,2 cm x 2,4 cm x 2,3 cm.
8. Berat : 10 gr.
Grafik respon
9. Sensor Infrared
Konfigurasi PIN
5VDC Operating voltageI/O pins are 5V and 3.3V compliantRange: Up to 20cmAdjustable Sensing rangeBuilt-in Ambient Light Sensor20mA supply current Mounting hole
Respon grafik:
 |
| Gambar : Bentuk relay |
Struktur: Sealed type
Sensitivitas coil: 0.36W
Tahanan coil: 60-70 ohm
Kapasitas contact: 10A/250VAC, 10A/125VAC, 10A/30VDC, 10A/28VDC
Ukuran: 196154155 mm
12. Buzzer
Bel
atau penyuara bip adalah perangkat sinyal audio, yang mungkin mekanis,
elektromekanis, atau piezoelektrik. Penggunaan umum dari bel dan bip
termasuk perangkat alarm, pengatur waktu, dan konfirmasi masukan
pengguna seperti klik mouse atau penekanan tombol.
15. Touch Sensor
Touch
Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat
mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai
sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh
ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai
Sensor Taktil (Tactile Sensor).
 |
| Grafik Repons Touch Sensor |
1.Resistor
Resistor merupakan komponen pasif yang memiliki nilai resistansi tertentu dan berfungsi untuk menghambat jumlah arus listrik yang mengalir dalam suatu rangkaian. Resistor dapat diklasifikasikan menjadi beberapa jenis, diantaranya resistor nilai tetap (fixed resistor), resistor variabel (variabel resistor), thermistor, dan LDR.
Cara membaca nilai resistor
Cara menghitung nilai resistansi resistor dengan gelang warna :
1. Masukan angka langsung dari kode warna gelang pertama.
2. Masukan angka langsung dari kode warna gelang kedua.
3. Masukan angka langsung dari kode warna gelang ketiga.
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n).
5. Gelang terakhir merupakan nilai toleransi dari resistor
2. Diode

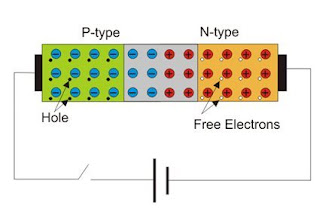

Cara Kerja Dioda:
Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).
a. tanpa tegangan
Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p.
b. kondisi forward bias
Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif.
c. kondisi reverse bias
Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub.
3. Transistor
Transistor NPN
Pada transistor NPN, semikonduktor tipe-P diapit oleh dua semikonduktor tipe-N. Transistor NPN juga dapat dibentuk dengan menghubungkan anoda dari dua dioda sebagai base dan katoda sebagai kolektor dan emitor. Arus mengalir dari kolektor ke emitor karena potensial kolektor lebih besar daripada base dan emitor.
Transistor PNP
Pada transistor PNP, semikonduktor tipe-N diapit oleh dua semikonduktor tipe-P. Transistor PNP juga dapat dibentuk dengan menghubungkan katoda dari dua dioda sebagai base dan anoda sebagai kolektor dan emitor. Hubungan emitter-base foward bias sementara collector-base reverse bias. Jadi, arus mengalir dari emitor ke kolektor karena potensial emitor lebih besar daripada base dan kolektor.
Transistor sebagai saklar
Jika ada arus yang cukup besar di kaki basis, transistor akan mencapai titk jenuh (saturasi). Pada titk jenuh ini transistor mengalirkan arus secara maksimum dari kolektor ke emitor sehingga transistor seolah-olah short pada hubungan kolektor-emitor. Jika arus base sangat kecil maka kolektor dan emitor bagaikan saklar yang terbuka. Pada kondisi ini transistor dalam keadaan cut-off sehingga tidak ada arus dari kolektor ke emitor. Nilai resistor terhubung ke base (Rb) dapat dihitung dengan;
Rb = Vbe / Ib
Transistor sebagai penguat
Transistor sebagai penguat jika bekerja dalam daerah aktif. Tegangan, arus, dan daya dapat diperkuat dengan beberapa konfigurasi seperti common emitter, common colector, dan common base.
DC Current Gain = Collector Current (Ic) / Base Current (Ib)
Gerbang AND adalah gerbang logika yang terdiri dari dua atau lebih input dan hanya memiliki satu output. Output gerbang AND akan tinggi hanya jika semua input tinggi, dan jika salah satu atau lebih input berlogika rendah maka output akan rendah. Persamaan logika aljabar Boole gerbang AND adalah Y=A.B. Pada Aljabar Boole operasi gerbang AND diberi tanda ”kali” atau tanda ”titik” (Malvino, 1983). Simbol gerbang AND ditunjukkan pada Gambar 2.3. Tabel kebenaran diperlihatkan pada Tabel 2.3.
5. Gerbang Logika OR
Gerbang Logika OR memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan 1 Keluaran (Output). Gerbang OR akan menghasilkan Keluaran 1 jika salah satu dari Masukan bernilai Logika 1 dan apabila pada gerbang OR menghasilkan Keluaran (Output) Logika 0, maka semua Masukan (Input) harus bernilai Logika 0.
Tabel kebenaran pada tabel diatas menggambarkan fungsi OR inklusi. Gerbang OR memilki keluaran (ouput) bernilai RENDAH bila semua masukan (input) adalah bernilai RENDAH. Kolom keluaran pada tabel memperlihatkan bahwa hanya baris 1 pada tabel kebenaran OR yang menimbulkan keluaran 0, sedangkan semua baris lain menimbulkan keluaran 1.
Multiplexer adalah rangkaian logika kombinasional yang dirancang khusus untuk mengalihkan salah satu dari beberapa jalur INPUT (masukan) ke satu jalur OUTPUT (keluaran).
Multiplexer 2 Input ini pada dasarnya dibangun dari gerbang NAND standar untuk mengendalikan input (I0 atau I1) mana yang akan diteruskan ke output pada Q. Dari tabel kebenaran di atas, dapat kita lihat bahwa pada saat memilih Input, apabila Terminal Pengendali A berada pada kondisi logika 0 (rendah), Input I1 akan meneruskan datanya melalui rangkaian multiplexer gerbang NAND ke output, sedangkan input I0 diblokir. Namun Ketika Pengendali data A berada pada kondisi logika 1 (tinggi), Input I0 akan meneruskan datanya ke Output Q sedangkan Input I1 akan diblokir.
7. PIR Sensor
Sensor PIR (Passive Infra Red) adalah sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah. Sensor PIR bersifat pasif, artinya sensor ini tidak memancarkan sinar infra merah tetapi hanya menerima radiasi sinar infra merah dari luar. Sensor ini biasanya digunakan dalam perancangan detektor gerakan berbasis PIR. Karena semua benda memancarkan energi radiasi, sebuah gerakan akan terdeteksi ketika sumber infra merah dengan suhu tertentu (misal: manusia) melewati sumber infra merah yang lain dengan suhu yang berbeda (misal: dinding), maka sensor akan membandingkan pancaran infra merah yang diterima setiap satuan waktu, sehingga jika ada pergerakan maka akan terjadi perubahan pembacaan pada sensor. Sensor PIR terdiri dari beberapa bagian yaitu :
a. Lensa Fresnel
Lensa Fresnel pertama kali digunakan pada tahun 1980an. Digunakan sebagai lensa yang memfokuskan sinar pada lampu mercusuar. Penggunaan paling luas pada lensa Fresnel adalah pada lampu depan mobil, di mana mereka membiarkan berkas parallel secara kasar dari pemantul parabola dibentuk untuk memenuhi persyaratan pola sorotan utama. Namun kini, lensa Fresnel pada mobil telah ditiadakan diganti dengan lensa plain polikarbonat. Lensa Fresnel juga berguna dalam pembuatan film, tidak hanya karena kemampuannya untuk memfokuskan sinar terang, tetapi juga karena intensitas cahaya yang relative konstan diseluruh lebar berkas cahaya.
b. IR Filter
IR Filter dimodul sensor PIR ini mampu menyaring panjang gelombang sinar infrared pasif antara 8 sampai 14 mikrometer, sehingga panjang gelombang yang dihasilkan dari tubuh manusia yang berkisar antara 9 sampai 10 mikrometer ini saja yang dapat dideteksi oleh sensor. Sehingga Sensor PIR hanya bereaksi pada tubuh manusia saja.
c. Pyroelectric Sensor
Seperti tubuh manusia yang memiliki suhu tubuh kira-kira 32˚C, yang merupakan suhu panas yang khas yang terdapat pada lingkungan. Pancaran sinar inframerah inilah yang kemudian ditangkap oleh Pyroelectric sensor yang merupakan inti dari sensor PIR ini sehingga menyebabkan Pyroelectic sensor yang terdiri dari galium nitrida, caesium nitrat dan litium tantalate menghasilkan arus listrik. Mengapa bisa menghasilkan arus listrik? Karena pancaran sinar inframerah pasif ini membawa energi panas. Material pyroelectric bereaksi menghasilkan arus listrik karena adanya energi panas yang dibawa oleh infrared pasif tersebut. Prosesnya hampir sama seperti arus listrik yang terbentuk ketika sinar matahari mengenai solar cell.
d. Amplifier
Sebuah sirkuit amplifier yang ada menguatkan arus yang masuk pada material pyroelectric.
e. Komparator
Setelah dikuatkan oleh amplifier kemudian arus dibandingkan oleh komparator sehingga mengahasilkan output.
Pada grafik tersebut ; (a) Arah yang berbeda mengasilkan tegangan yang bermuatan berbeda ; (b) Semakin dekat jarak objek terhadap sensor PIR, maka semakin besar tegangan output yang dihasilkan ; (c) Semakin cepat objek bergerak, maka semakin cepat terdeteksi oleh sensor PIR karena infrared yang ditimbulkan dengan lebih cepat oleh objek semakin mudah dideteksi oleh PIR, namun semakin sedikit juga waktu yang dibutuhkan karena sudah diluar jangkauan sensor PIR.
Grafik Respon :
Dari grafik, didapatkan bahwa suhu juga mempengaruhi seberapa jauh PIR dapat mendeteksi adanya infrared dimana semakin tinggi suhu disekitar maka semakin pendek jarak yang bisa diukur oleh PIR.
8. Magnetik Reed Magnetic
Sensor magnet adalah sensor yang mudah terpengaruh dan peka terhadap medan magnet kemudian memberikan perubahan kondisi output. Prinsip kerja Sensor magnet yaitu akan aktif ketika konduktor mempengaruhi medan magnet, sehingga magnet tersebut tertolak atau tertarik sesuai dengan pengaruh konduktor yang diberikan.
Reed switch dapat dioperasikan dengan menggunakan medan magnet yang dihasilkan oleh salah satu magnet permanen arus pembawa coil.
9. Sensor Infrared
Infrared (IR) detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infrared, IR). Sensor infra merah atau detektor infra merah saat ini ada yang dibuat khusus dalam satu modul dan dinamakan sebagai IR Detector Photomodules. IR Detector Photomodules merupakan sebuah chip detektor inframerah digital yang di dalamnya terdapat fotodiode dan penguat (amplifier). Bentuk dan Konfigurasi Pin IR Detector Photomodules TSOP.
Konfigurasi pin infra red (IR) receiver atau penerima infra merah tipe TSOP adalah output (Out), Vs (VCC +5 volt DC), dan Ground (GND). Sensor penerima inframerah TSOP ( TEMIC Semiconductors Optoelectronics Photomodules ) memiliki fitur-fitur utama yaitu fotodiode dan penguat dalam satu chip, keluaran aktif rendah, konsumsi daya rendah, dan mendukung logika TTL dan CMOS. Detektor infra merah atau sensor inframerah jenis TSOP (TEMIC Semiconductors Optoelectronics Photomodules) adalah penerima inframerah yang telah dilengkapi filter frekuensi 30-56 kHz, sehingga penerima langsung mengubah frekuensi tersebut menjadi logika 0 dan 1. Jika detektor inframerah (TSOP) menerima frekuensi carrier tersebut, maka pin keluarannya akan berlogika 0. Sebaliknya, jika tidak menerima frekuensi carrier tersebut, maka keluaran detektor inframerah (TSOP) akan berlogika 1.
10. BCD 7 Segment
11. Relay
Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.
Ada besi atau yang disebut dengan nama inti besi dililit oleh sebuah kumparan yang berfungsi sebagai pengendali. Sehingga kumparan kumparan yang diberikan arus listrik maka akan menghasilkan gaya elektromagnet. Gaya tersebut selanjutnya akan menarik angker untuk pindah dari biasanya tutup ke buka normal. Dengan demikian saklar menjadi pada posisi baru yang biasanya terbuka yang dapat menghantarkan arus listrik. Ketika armature sudah tidak dialiri arus listrik lagi maka ia akan kembali pada posisi awal, yaitu normal close.
Fitur:
1. Tegangan pemicu (tegangan kumparan) 5V
2. Arus pemicu 70mA
3. Beban maksimum AC 10A @ 250 / 125V
4. Maksimum baban DC 10A @ 30 / 28V
5. Switching maksimum
12. Motor DC
Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), ArmatureWinding (Kumparan Jangkar), Commutator (Komutator)dan Brushes (kuas/sikat arang).
Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti
Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.
13. Push Button
Push-Button termasuk momentary-contact switch karena mengandalkan pegas untuk terjadi posisi tekan ataupun lepas.
Simbol
Terdapat dua konfigurasi pada Push-Button Switch (gambar 4.3) yaitu Normally open (NO) dan Normally Closed. Normally Open artinya switch akan tetap terbuka sampai di tekan, Normally Closed artinya pada kondisi tidak di tekan switch dalam keadaan tertutup jika ditekan baru akan terbuka.
14. LED
- LED
merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara
kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu
kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan
cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke
Katoda.
Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).
Tegangan Maju LED
- Buzzer listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara.
Simbol
Buzzer dapat bekerja dengan baik dalam menghasilkan frekuensi kisaran 1-5 KHz hingga 100 KHz untuk aplikasi ultrasound. Tegangan operasional buzzer yang umumnya berkisar 3-12 V.
Cara Kerja Buzzer
Tegangan Listrik yang mengalir ke buzzer akan menyebabkan gerakan mekanis, gerakan tersebut akan diubah menjadi suara atau bunyi yang dapat didengar oleh manusia.
|
| Grafik Repons Touch Sensor |
1. Siapkan semua alat dan bahan yang diperlukan
2. Disarankan agar membaca datasheet setiap komponen
3. Cari komonen yang diperlukan di library proteus
4. pasang Gerbang AND, OR, NOT dan Sensor Infrared, Sensor PIR, Sensor Magnetic, resistor , IC 74LS157 , bcd seven segment, mux, relay, motor dc, logic state, ground, dan power suply sesuai gambar rangkaian dibawah
6. Atur nilai resistor serta logic state
7. Coba dijalankan rangkaian apabila ouput hidup dan bcd seven segment menyala maka rangkaian bisa digunakan
Pada rangkaian ini, ketika
pintu/jendela terbuka (ditandai dengan logika 0 pada logicstate) maka tidak ada
arus yang mengalir dari output sensor magnet (logika 0) yang selanjutnya
dibalikkan oleh gerbang not menjadi logika 1 dan diteruskan ke salah satu kaki
inputan gerbang and. Lalu apabila PIR mendeteksi pergerakan manusia maka akan
ada arus yang mengalir di output PIR (logika 1) yang selanjutnya diteruskan ke
salah satu kaki inputan gerbang and, maka karena adanya inputan logika 1 di
kedua kaki and akan menyebabkan and mengoutputkan logika 1 juga, lalu mengalir
melewati resistor lalu ke basis transistor, dimana tegangan di basis transistor
cukup untuk mengaktifkan transistor. sehingga arus mengalir dari vcc ke relay
ke colektor Q1 lalu ke emitor Q1 lalu ke ground. Adanya arus yang mengalir di
relay mengakibatkan relay aktif yang ditandai dengan switch relay yang
berpindah ke kiri. Sehingga arus dari VCC mengalir ke buzzer dan LED lalu ke
ground. sehingga buzzer dan LED hidup.
Lalu ketika pintu/jendela terbuka maka logika 0 dari outputan sensor magnet
akan menjadi inputan salah satu kaki pada kedua gerbang or dengan kondisi
a. apabila sensor PIR megoutputkan logika 0 maka outputnya akan menjadi inputan
di kaki OR U10 dan menjadi inputan di gerbang NOT sehingga logika menjadi
1 dan diteruskan ke inputan kaki OR U8 yang mana OR U10 akan berlogika 0 dan OR
U8 akan berlogika 1 lalu selanjutnya pada inputan multiplexer (aktif-low) yang
mana di kaki inputan 1A dan 2A diteruskan logika 0 , lalu ketika sensor infrared
atau sensor touch megoutputkan logika 0 maka outputnya akan menjadi inputan di
kaki OR U4 dan menjadi outputan di gerbang OR U4 sehingga logika menjadi
0, lalu selanjutnya pada inputan multiplexer yang mana di kaki inputan 3A
diteruskan logika 0 sehingga multiplexer akan menampilkan angka 5 pada seven
segment.
b. apabila sensor PIR megoutputkan logika 1 maka outputnya akan menjadi inputan
di kaki OR U10 dan menjadi inputan di gerbang NOT sehingga logika menjadi
0 dan diteruskan ke inputan kaki OR U8 yang mana OR U10 akan berlogika 1 dan OR
U8 akan berlogika 0 lalu selanjutnya pada inputan multiplexer mana di kaki
inputan 1A diteruskan logika 1 dan 2A diteruskan logika 0, dan pada sensor
infrared atau touch sensor berlogika 0 yang menyebabkan output pada U4 menjadi
0 menyebabkan kaki multiplexer 3A berlogika 0, lalu selanjutnya pada inputan
multiplexer yang mana di kaki inputan 3A diteruskan logika 0 sehingga
multiplexer akan menampilkan angka 6 pada seven segment.
c. apabila sensor pir logika 0 sedangkan sensor infrared atau sensor touch
megoutputkan logika 1 maka output sensor infrared atau sensor touch akan menjadi inputan gerbang
OR U4 sehingga logika menjadi 1, lalu selanjutnya pada inputan multiplexer yang
mana di kaki inputan 3A diteruskan logika 1 sehingga multiplexer akan
menampilkan angka 1 pada seven segment.
d. apabila sensor PIR megoutputkan logika 1 maka outputnya akan menjadi inputan
di kaki OR U10 dan menjadi inputan di gerbang NOT sehingga logika menjadi
0 dan diteruskan ke inputan kaki OR U8 yang mana OR U10 akan berlogika 1 dan OR
U8 akan berlogika 0 lalu selanjutnya pada inputan multiplexer yang mana di kaki inputan 1A diteruskan logika
1 dan kaki 2 2A berlogika 0, lalu ketika sensor infrared atau touch sensor mengoutputkan
logika 1 maka outputnya akan menjadi inputan di kaki OR U4 dan menjadi
outputan di gerbang OR U4 sehingga logika menjadi 1, lalu selanjutnya pada
inputan multiplexer yang mana di kaki inputan 3A diteruskan logika 1 sehingga
multiplexer akan menampilkan angka 2 pada seven segment.
Apabila pintu/jendela tidak terbuka maka logika 1 dari outputan sensor
magnet akan menjadi inputan salah satu kaki pada kedua gerbang or
yang menyebabkan kedua gerbang OR mengoutputkan logika 1, lalu pada infrared
sensor dan touch sensor dilogikakan 1 sehingga logika pada gerbang OR U4
menjadi 1 dan diteruskan ke kaki 3A, sehingga multiplexer tidak akan aktif
dikarenakan multiplexer sehingga pada seven
segment akan menampilkan angka 0.
