Kontrol Atap Otomatis Pada Mobil Convertibel

DAFTAR ISI

1. Tujuan [kembali]

- Untuk mengetahui cara dan prinsip sensor rain dan sound sensor

- Untuk mengetahui cara membuat rangkaian sensor rain dan sound sensor

2. Alat dan Bahan [kembali]

2.1 Transistor BC547

Gambar : Transistor BC547 di proteus

Gambar : Bentuk transistor bc547

Spesifikasi :

- Bahan pembuatan : si

- Kekuatan : NPN

- Maximum Collector Power Dissipation (Pc): 40 W

- Maximum Collector-Base Voltage |Vcb|: 80 V

- Maximum Collector-Emitter Voltage |Vce|: 40 V

- Maximum Emitter-Base Voltage |Veb|: 5 V

- Maximum Collector Current |Ic max|: 3 A

- Max. Operating Junction Temperature (Tj): 150 °C

2.2 Dioda

Gambar : Dioda di proteus


Gambar : bentuk dioda

Spesifikasi :

- Bahan pembuatanya:semikonduktor silikon dan germanium

- Nilai kapasitansi :tergantung tegangan yang diberikan dengan reserve bias

- Tegangan jatuh : berkisaran 0,2-0,3 V

< span style="font-size: small;">

2.3 Resistor

Gambar : Resistor di proteus

Gambar : Bentuk resistor

Spesifikasi :

Resistor disebut juga dengan tahanan atau hambatan, berfungsi untuk menghambat arus listrik yang melewatinya. Satuan harga resistor adalah Ohm. ( 1 M: (mega ohm) = 1000 K: (kilo ohm) = 106 : (ohm)). Kebanyakan rangkaian listrik menggunakan penghantar berupa kawat tembaga, karena tembaga adalah bahan penghantar yang baik. Akan tetapi , sejumlah sambungan pada rangkaian listrik memerlukan tahanan listrik yang lebih besar oleh sebab itu perlu menggunakan tahan atau resistor.

2.4 Relay

Gambar : Relay di proteus

Gambar : Bentuk relay

Konfigurasi :

NO dan NC: output

pin (+)dan(-):input supply coil

common

Spesifikasi :

Tegangan coil: DC 5V
Struktur: Sealed type
Sensitivitas coil: 0.36W
Tahanan coil: 60-70 ohm
Kapasitas contact: 10A/250VAC, 10A/125VAC, 10A/30VDC, 10A/28VDC
Ukuran: 196154155 mm

2.5 Rain sensor

Gambar : Rain sensor di proteus

Gambar : Bentuk rain sensor

Konfigurasi pin:

Pin 1: sebagai pin tester yang meletakan logicstate

Pin 2:Vcc : sebagai input dari tegangan untuk sensor

Pin 3: Vout : sebagai keluar dari tegangan atau input

Pin 4: GND

Spesifikasi :

Vin : DC 5V
Indikator power dan indikator basah
Adjustable sensitivity via potensio
Output : Analog dan Digital
Nilai output tegangan saat kering = 5V. Semakin basah nilai output tegangan semakin berkurang
Dimensi board sensor : 5,4 cm x 4 cm
Dimensi board pengkondisi sinyal : 3 cm x 1,6 cm
Berat : 10 gr

2.6 Motor DC

Gambar : Motor dc di proteus

Spesikasi:

– Catu daya 7 – 10 VDC
– Torsi 12 kgf.cm @ 7V
– Kecepatan 0,269 sec/60º
– Antarmuka serial multi-drop TTL
– Umpan balik posisi, beban, dll
– Dimensi 32 x 50 x 38 mm³

2.7.IC LM358

Gambar : IC LM358

konfigurasi pin

Pin-1 dan pin-8 adalah o / p dari komparator

Pin-2 dan pin-6 adalah pembalik i / id

Pin-3 dan pin-5 adalah non inverting i / id

Pin-4 adalah terminal GND

Pin-8 adalah VCC +

spesifikasi

Ini terdiri dari dua op-amp internal dan frekuensi dikompensasi untuk gain kesatuan
Gain tegangan besar adalah 100 dB
Lebar pita lebar adalah 1MHz
Jangkauan pasokan listrik yang luas termasuk pasokan listrik tunggal dan ganda
Rentang catu daya tunggal adalah dari 3V ke 32V
Jangkauan pasokan listrik ganda adalah dari + atau -1.5V ke + atau -16V
Penyaluran arus pasokan sangat rendah, yaitu 500 μA
2mV tegangan rendah i / p offset
Mode umum rentang tegangan i / p terdiri dari ground
Tegangan catu daya dan diferensial i / p tegangan serupa ayunan tegangan o / p besar

3. Dasar Teori

3.1 Transistor NPN (BC547)

NPN artinya tipe transistor yang bekerja atau mengalirkan arus negatif dengan positif sebagai biasnya. Transistor NPN mengalirkan arus negatif dari kaki emitor ke kolektor. Emitor berperan sebagai input dan kolektor berperan sebagai output apabila transistor diberikan arus positif pada basisnya.

Gambar transistor BC547 di proteus

Gambar contoh transistor bc547

3.2 Dioda

Kkomponen elektronika aktif yang terbuat dari bahan semikonduktor dan digunakan untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya.

Gambar dioda di proteus


Gambar contoh dioda

3.3 Resistor

Komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika.

Gambar resistor di proteus

Gambar contoh resistor

Cara menghitung resistor :

Masukkan angka dari kode warna Gelang ke 1
Masukkan angka dari kode warna Gelang ke 2
Masukkan angka dari kode warna Gelang ke 3
Masukkan jumlah nol dari kode warna Gelang ke 3 atau pangkatkan angka tersebut dengan 10 (10n)

Dan gelang keempat atau terakhir merupakan toleransi nya

Berikut dibawah ini merupakan contoh dari penghitungan resistor dengan 4 gelang

Gelang ke 1 (Coklat) = 1
Gelang ke 2 (Hitam) = 0
Gelang ke 3 (Hijau) = 5 Nilai nol dibelakang angka gelang ke-2 atau di kalikan 10(5)
Gelang ke 4 (Perak) = Toleransi 10%

Jadi, nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm =toleransi 10%.

3.4 Relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik.dan dapatmenggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi.

Gambar relay di proteus

Gambar contoh relay

3.5 Rain sensor

Sensor hujan adalah jenis sensor yang berfungsi untuk mendeteksi terjadinya hujan atau tidak, yang dapat difungsikan dalam segala macam aplikasi dalam kehidupan sehari – hari.

Gambar rain sensor di proteus

Gambar contoh rain sensor

Prinsip kerja sensor ini yaitu pada saat ada air hujan turun dan mengenai panel sensor maka akan terjadi proses elektrolisasi oleh air hujan. Dan karena air hujan termasuk dalam golongan cairan elektrolit yang dimana cairan tersebut akan menghantarkan arus listrik.

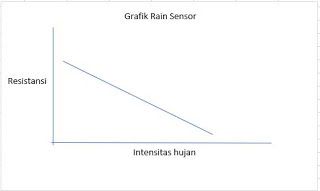

Berdasarkan grafik di atas kita tahu bahwa semakin banyak intensitas hujan maka semakin kecil resistansi yang dihasilkan.

3.6 Motor DC

Suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion).

Gambar motor dc di proteus

Gambar : Bentuk motor dc

3.7 Sound Sensor

Gambar : Bentuk sound sensor

Sensor Suara adalah sensor yang memiliki cara kerja merubah besaran suara menjadi besaran listrik. Pada dasarnya prinsip kerja pada alat ini hampir mirip dengan cara kerja sensor sentuh pada perangkat seperti telepon genggam, laptop, dan notebook. Sensor ini bekerja berdasarkan besar kecilnya kekuatan gelombang suara yang mengenai membran sensor yang menyebabkan bergeraknya membran sensor yang memiliki kumparan kecil dibalik membran tersebut naik dan turun. Kecepatan gerak kumparan tersebut menentukan kuat lemahnya gelombang listrik yang dihasilkannya.

3.8 IC LM358

Gambar : IC LM358

LM358 IC adalah kekuatan besar, rendah serta gampang dipakai dual channel op-amp IC. Ini dirancang serta diperkenalkan oleh semikonduktor nasional. Ini terdiri dari dua kompensasi internal, gain tinggi, op-amp independen. IC ini dirancang untuk khusus beroperasi dari catu daya tunggal melewati beberapa tegangan

4. Percobaan

- Foto/screenshot
