PNP TRANSISTOR

DAFTAR ISI

1. Tujuan[kembali]

a. Untuk mengetahui apa itu PNP Transistor
b. Untuk mampu membuat rangkaian PNP Transistor
c. Untuk mengetahui fungsi dari PNP Transistor

2. Alat dan Bahan [kembali]

a. Resistor

Resistor disebut juga dengan tahanan atau hambatan, berfungsi untuk menghambat arus listrik yang melewatinya. Satuan harga resistor adalah Ohm. ( 1 M: (mega ohm) = 1000 K: (kilo ohm) = 106 : (ohm)). Kebanyakan rangkaian listrik menggunakan penghantar berupa kawat tembaga, karena tembaga adalah bahan penghantar yang baik. Akan tetapi , sejumlah sambungan pada rangkaian listrik memerlukan tahanan listrik yang lebih besar oleh sebab itu perlu menggunakan tahan atau resistor.

Spesifikasi :

Carbon Film Resistor
4-band Resistor
Resistor value varies based on selected parameter
Power rating varies based on selected parameter

b. PNP Transistor

PNP Transistor berfungsi mengalirkan arus positif dari emitor menuju ke kolektor.Transistor PNP menerima tegangan positif ke terminal emitor dan tegangn negatif di terminal basis ( atau lebih tepatnya lebih tinggi tegangan negatif atau lebih rendah daripada yang dimasukkan terminal emitor).

Spesifikasi:

tipe :PNP
Collector − Emitter Voltage :40 Vdc
Collector − Base Voltage:40 Vdc
Emitter − Base Voltage: 5 Vdc
Collector Current − Continuous: 200mA dc

Operating and Storage Junction Temperature Range : −55 to +150

c. Baterai

FEATURES

 Automatic Input Current Limit for universal USB/AC/DC

adapter compatibility*

 Optional automatic power source detection per latest

USB charging specification 1.2

 USB or AC input with automatic input selection and

programmable input current limiting (USB2.0 compliant)

 Up to 750mA charging output from 500mA USB port or

1500mA from AC adapter using proprietary

“TurboChargeTM Mode”

 +4.35 to +6.0V input voltage range

 +18V input tolerance (non-operating)

 High-accuracy float voltage regulation: 1.0%

 Digital programming of major parameters via I2C

interface*

d. Ground

Grounding adalah suatu jalur dari arus listrik menuju bumi. Dalam kasus instalasi rumah, pemasangan grounding berguna untuk mencegah terjadinya kontak antara manusia dengan listrik berbahaya akibat terjadi kegagalan isolasi. Contoh grounding yang kurang baik adalah jika kita memegang casing komputer terasa tersengat listrik.

Pada kabel grounding memiliki ciri khas yaitu kabel warna hijau atau kuning strip hijau. Ketentuan warna kabel grounding ini diatur dalam PUIL 2011 yaitu :

542.3.4 MOD (3.18.3.4) Konduktor pembumian harus diberi warna hijau-kuning sesuai dengan 5210.2

5210.2 MOD Penggunaan warna loreng hijau-kuning

Warna loreng hijau-kuning hanya boleh digunakan untuk menandai konduktor pembumian,konduktor proteksi, dan konduktor yang menghubungkan ikatan ekuipotensial ke bumi.

Kabel grounding ini dihubungkan dengan cara menanam pipa logam ke dalam tanah yang nantinya akan dipasang pada setiap terminal stop kontak. Berikut ini adalah contoh warna kabel yang di gunakan untuk grounding.

3. Dasar Teori [kembali]

Seperti yang terletak di gambar 4.63, notasi subskrip ganda berlanjut seperti yang biasanya didefinisikan. Namun, arah saat ini telah dibalik untuk mencerminkan arah konduksi yang sebenarnya. Menggunakan polaritas yang ditentukan dari gambar . 4.63, baik VBE dan VCE akan menjadi jumlah negatif.

Example

1. Tentukan V_CEuntuk konfigurasi bias pembagi tegangan pada gambar berikut ini!

jawab :

Menguji kondisi dimana

Perhatikan bentuk persamaan dengan keluaran tegangan negatif untuk V_B.Dengan menerapkan KVL (Kirchhoff's Voltage Law) di sekitar basis-emitor akan menghasilkan loop.

Untuk transistor NPN, persamaan V_E= V_B + V_BE akan persis sama.

Satu-satunya perbedaan muncul saat nilai diganti

2. Tentukan IE dan VC untuk jaringan pada gambar dibawah ini

Nilai dari tegangan emitternya adalah

Nilai dari arus emitter nya adalah

Nilai dari tegangan kolektornya adalah

Problem

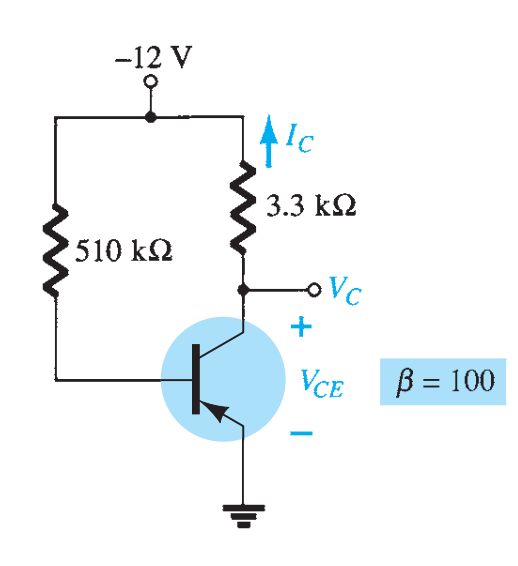

1. Tentukan VC, VCE, dan IC untuk jaringan gambar dibawah ini

Solution :

karena tegangan emitor sama dengan nol, tegangan basis VB nya adalah

VB = - 0,7 V

Nilai dari arus dasar IB adalah

Lalu, nilai dari arus kolektor Ic nya adalah

Tegangan kolektor Vc nya adalah

karena tegangan emitor sama dengan nol, tegangan kolektor-emitor sama dengan tegangan kolektor.

2 . Tentukan VC dan IB untuk jaringan gambar dibawah ini

solution :

Nilai dari tegangan dasar VB adalah

Nilai dari tegangan emitter VE nya adalah

Lalu, nilai dari arus emitter IE adalah

Nilai dari tegangan kolektor VC nya adalah

Nilai dari arus dasar IB adalah

PILIHAN GANDA

1.Bahan silikon diberi pengotor Boron, Gallium atau Indium yang merupakan bahan

trivalen yaitu unsur atom dengan ion yang memiliki 3 elektron pada pita valensi, maka

akan didapat semikonduktor jenis....

a. Tipe-P

b. Tipe-NP

c. Tipe-PN

d. Tipe-PNP

e. Tipe-PPN

Jawaban :D

2.manakah gambar dibawah yang merupakan transistor ?

JAWABAN : C

4. Percobaan [kembali]

4.1 Prosedur percobaan

1.siapkan komponen yang digunakan :

-power suplai

-resistor

-transistor

-capasitor

2.letakan komponen yang digunakan pada papan rangkaian simulasi

3.rangkai seperti contoh
4.untuk lebih jelas lihat video dibawah

4.2 Rangkaian simulasi

a. foto/screenshots
gambar 463

gambar 464

b. prinsip kerja

power suplai sebagai sumber tegangan ,lalu arus mengalir dari ground ke resistor lalu ke power suplai.dan arus yang mengalir antara kaki base dengan emitor bertindak sebagai saklar untuk mengalirkan arus lebih besar dari kolektor ke emitor

4.3 Video
gambar 463

gambar 464

4.4 Download

file html klik disini
file datasheet resistor klik disini
file datasheet capasitor klik disini
file datasheet bc 547 klik disini
file datasheet transistor pnp klik disini
file rangkaian gambar 463 klik disini
file rangkaian gambar 464 klik disini
file video gambar 463 klik disini
file video gambar 464 klik disini
