LAPORAN AKHIR MODUL 2 PERCOBAAN 1



1. Jurnal
 [Kembali]







2. Alat dan Bahan [Kembali]
- Arduino
Dalam memprogram Arduino, kita bisa menggunakan komunikasi serial agar Arduino dapat berhubungan dengan komputer ataupun perangkat lain.



- L293D
L293D merupakan driver motor yang bisa digunakan pada range tegangan dan arus yang tinggi dengan 4 channel driver. Pada intinya shield ini digunangan untuk mengkontrol gerakan motor DC dengan power maksimal 36v dan dapat mensupply arus sebesar 600ma pada tiap channerl, chip ini dikenal juga sebagai tipe H-Bridge




- Motor DC
Motor DC adalah jenis motor listrik yang penggunaannya memerlukan jenis arus DC atau arus searah. Jadi pada motor DC, arus searah yang dihasilkan nantinya akan diubah menjadi energi mekanis yang berupa putaran atau gerak.





- Bread Board
Merupakan sejenis papan roti yang biasanya digunakan untuk membuat prototype rangkaian elektronik. Beberapa orang kadang menyebutnya project board atau bahkan  protoboard (prototype board).




- Kabel Jumper
Kabel jumper adalah suatu istilah kabel yang ber-diameter kecil yang di dalam dunia elektronika digunakan untuk menghubungkan dua titik atau lebih dan dapat juga untuk menghubungkan 2 komponen elektronika. Kabel jumper jenis ini digunakan untuk koneksi male to male pada kedua ujung kabelnya.




3. Rangkaian  [Kembali]




4. Prinsip Kerja [Kembali]

Pada percobaan rankaian yang dibuat ialah menggerakkan motor mundur, lalu berhenti, lalu motor maju, lalu berhenti dan begitu seterusnya. Komponen yang digunakan ialah arduino, kabel jumper, motor dc, driver L2930 dan bread board. Untuk jalannya rangkaian maka diperlukan listing program yang penjelasannya sebagai berikut.

Langkah awal ialah mendeklarasikan pin 10 dan 9 sebagai input 1 dan 2. lalu pada "pinmode" deklarasikan IN1 (10) dan dan IN2 (9) sebagai output. Lalu masuk ke void loop, didalamnya terdapat digitalWrite (IN1, High) dan (IN12, Low), ini berfungsi untuk membuat motor mundur, lalu ada digitalWrite (IN1, Low) dan ((IN2, Low), berfungsi memberhentikan laju motor, kemudian ada digitalWrite (IN1, Low) dan (N2, High), berfungsi untuk menggerakkan motor maju, lalu ada digitalWrite (INA, LOW) dan (IN2, Low) I berfungsi untuk memberhentikan motor, dan begitu seterusnya.

5. Video [Kembali]



6. Analisa [Kembali]

Percobaan 1

1. Jelaskan prinsip kerja rangkaian.

Pada percobaan rankaian yang dibuat ialah menggerakkan motor mundur, lalu berhenti, lalu motor maju, lalu berhenti dan begitu seterusnya. Komponen yang digunakan ialah arduino, kabel jumper, motor dc, driver L2930 dan bread board. Untuk jalannya rangkaian maka diperlukan Listing program yang penjelasannya sebagai berikut

Langkah awal ialah mendeklarasikan pin 10 dan 9 sebagai input 1 dan 2. lalu pada "pinmode" deklarasikan IN1 (10) dan dan IN2 (9) sebagai output. Lalu masuk ke void loop, didalamnya terdapat digitalWrite (IN1, High) dan (IN12, Low), ini berfungsi untuk membuat motor mundur, lalu ada digitalWrite (IN1, Low) dan ((IN2, Low), berfungsi memberhentikan laju motor, kemudian ada digitalWrite (IN1, Low) dan (N2, High), berfungsi untuk menggerakkan motor maju, lalu ada digitalWrite (INA, LOW) dan (IN2, Low) I berfungsi untuk memberhentikan motor, dan begitu seterusnya.

2. Jelaskan prinsip kerja rangkaian H-Bridge pada motor driver L2930

Fungsi utama rangkaian H-Bridge adalah mengubah arah aliran arus sehingga juga dapat mengubah arah putaran motor yang digunakan. Cari kerjanya sederhana yaitu seperti bermain saklar untuk mengatur aliran dari mana kemana arus digunakan.

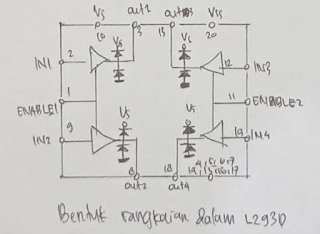

Driver L293D adalah driver yang mempunyai dasar rangkaian H-Bridge yang dikemas dalam IC kecil.

Driver L2930 memiliki basis rangkaian H-Bridge yang berjumlah dua rangkaian.






Dari gambar dapat dilihat bahwa motor yang digunakan berada pada pin out1 dan out2. Dimana pin 3 dan 8 bila dihubungkan pada motor, motor akan berada diantara 2 rangkaian layaknya pada sebuah rangkaian H-Bridge.

Rangkaian L2930 pada proteus:




Penentu arah putar motor ditentukan berdasarkan logika yang diberikan pada pin IN1, IN2, IN3, IN4. Salah satu dari pin IN1-IN2 dan IN3-IN4 harus berlogika High dan Low. Jika logikanya sama motor tidak berputar.

Fungsi EN1 dan EN2 untuk aktifkan atau menonaktifkan kedua motor. Jika logikanya LOW motor mati, jika logika HIGH motor hidup. Pin EN1 dan EN2 Juga dapat berfungsi sebagai pengatur kecepatan motor dengan memberikan PWM pada pin tersebut.

3. Bagaimana cara mengganti arah pergerakan motor DC

Dengan mengatur HIGH atau LOW pada pin IN1, IN2, N3, IN4.


7. Link Download [Kembali]

-File html download file
-File Program download file
-File Video download file
-Datasheet Potensiometer Download File
-Datasheet LM 35 Download File
-Datasheet LCD Download File
-Datasheet Motor DC Download File
-Datasheet Arduino UNO Download File
-Datasheet Driver Motor L293D Download File
-Datasheet Resistor download file
-Datasheet Arduino UNO download file
-Datasheet Keypad download file
-Datasheet Seven Segment download file
-Datasheet LCD download file
-Datasheet LED download file
