3. Rangkaian [Kembali]

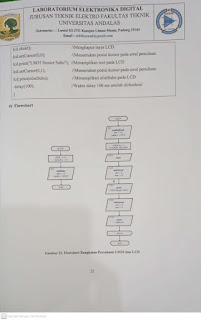

Pada percobaan rankaian yang dibuat ialah menampilkan suhu ruangan menggunakan pada saat itu. Komponen yang digunakan ialah arduino, kabel jumper, potensiometer, lcd, driver L2930 dan bread board. Untuk jalannya rangkaian maka diperlukan listing program yang penjelasannya sebagai berikut.
Langkah awal ialah mendeklarasikan library lcd, mendeklarasikan pin A0 untuk LM35, mendeklarasikan pin 2-7 untuk lcd, mendekelarasikan pin 9 sebagai input . lalu pada void setup terdapat "pinmode" yang mendeklarasikan IN1 sebagai output dan A0 sebagai input lalu terdapat lcd keterangan mengenai lcd yang digunakan ialah 16x2. Pada baris 13 sampai 24 terdapat void loop yang didalamnya ada rumus mencari nilai suhu, menghapus layar, menentukan posisi kursor awal penulisan, menampilkan nilai suhu pada lcd, dan percabangan.
5. Video [Kembali]
6. Analisa [Kembali]
Percobaan 2
1. Analisa
prinsip kerja dari sensor suhu LM35 pada rangkaian
Sensor suhu dang memiliki tiga
kaki yaitu OUT, VCC dan GND, di mana VCC dan GND dihubungkan ke (+) dan (-)
bread board. pin OUT dihubungkan ke pin A0 arduino. Dengan bantuan listing
program yang benar. Maka sensor suhu sesuai pada percobaan akan terbaca dan
tampil pada LCD sesuai
dengan program yang dibuat.
2. Analisa pengaruh PWM pada
percobaan
Pin yang dapat digunakan untuk PWM
ialah pin 3, 5, 6, 9, 10 dan 11 fungsinya untuk input analog atau output analog.
Pada pin 3 terhubung dengan pin E pada LCD yang berfungsi untuk mengaktifkan/menonaktifkan
mode penulisan karakter. Dan pin yang lain terhubung ke LCD. Pada percobaan PWM mempengaruhi pengaturan cahaya pada LED.
